WQ-palkkien mallinnustyökalu Tekla Structuresiin
Nopea ja tarkka WQ-palkkien suunnittelu
WQ-palkki Tekla Structures -lisäosa nopeuttaa ja selkeyttää WQ-palkkien suunnittelua ja mallinnusta. Työkalu mahdollistaa tehokkaan WQ-profiilien, hitsien, päätylevyjen ja saumaterästen mallinnuksen. Kaikki osat ovat Teklan natiiviobjekteja, mikä mahdollistaa tarkkojen määrälaskentojen ja piirustusten automaattisen luonnin.
Työkalu on ilmainen. Sen tueksi tarjoamme kustannustehokkaasti toteutettuja liitosdetaljeja, joilla WQ-palkkien liitosten detaljointi ja mallinnus nopeutuu entisestään. Saatavilla vakioratkaisuina tai projektikohtaisesti räätälöitynä.
Ominaisuudet
TARKKA PALKKIEN MALLINNUS
WQ-palkin mallinnus

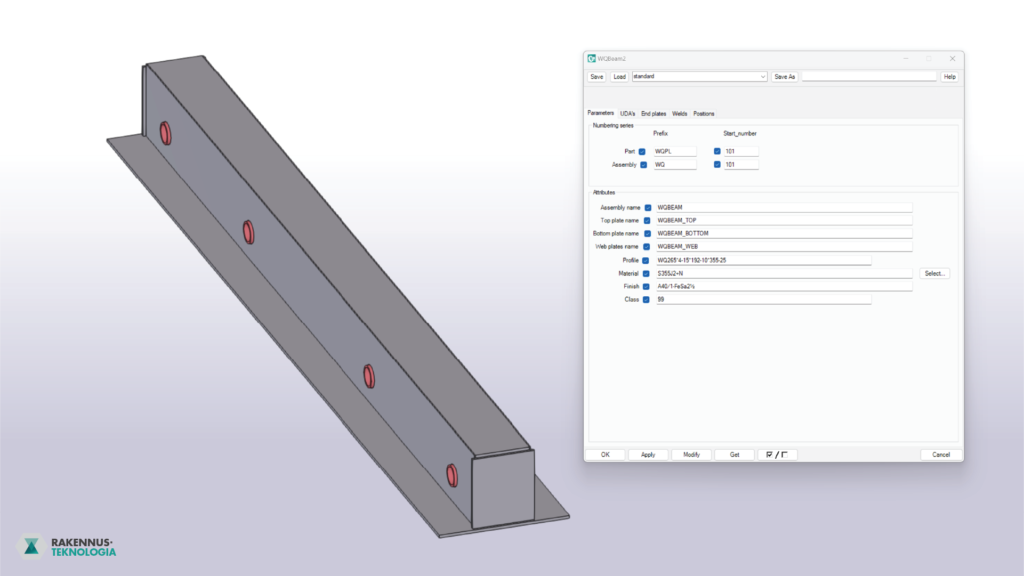

Työkalu mallintaa profiilitiedon perusteella WQ-palkin levyobjekteina, jotka muodostavat yhtenäisen kokoonpanon. Työkalun avulla voidaan mallintaa tarkasti palkkien laipat, uumalevyt sekä päätylevyt.
Levyobjektit mahdollistavat yksityiskohtaisten osapiirustusten, kokoonpanopiirustusten ja NC-tiedostojen luonnin. Lisäksi WQ-palkkien tarkat määräluettelot ovat saatavilla jo projektin tarjousvaiheessa.
WQ-PALKIN HITSIT JA PÄÄTYLEVYT
Päätylevyjen ja hitsien määritys

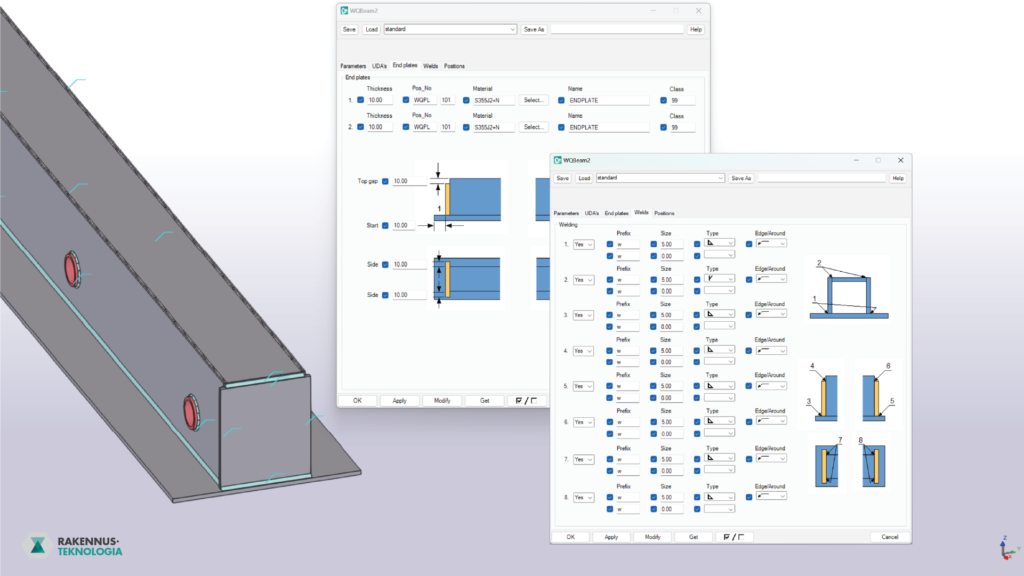

WQ-palkkien hitsit ja päätylevyt voidaan luoda tehokkaasti työkalun avulla. Hitsien mallinnus tarjoaa tarkat tiedot hitsien mitoista ja määristä, ja nämä tiedot voidaan sisällyttää automaattisesti kokoonpanopiirustuksiin ja määräluetteloihin.
Työkalu varmistaa, että kaikki tarvittavat tiedot siirtyvät saumattomasti suunnitelmasta toteutukseen.
WQ-PALKIN USER-DEFINED ATTRIBUTES
Suunnittelutietojen määritys
Työkalu mahdollistaa käyttäjän määrittämien attribuuttien (UDA) lisäämisen palkkien osiin.
Materiaali, pintakäsittely, kriittinen lämpötila, ympäristöluokka ja muut suunnittelutiedot voidaan tallentaa osiin ja hyödyntää piirustuksissa sekä määräluetteloissa.
YHTEENSOPIVA LISÄOSA
Saumaterästen määritys

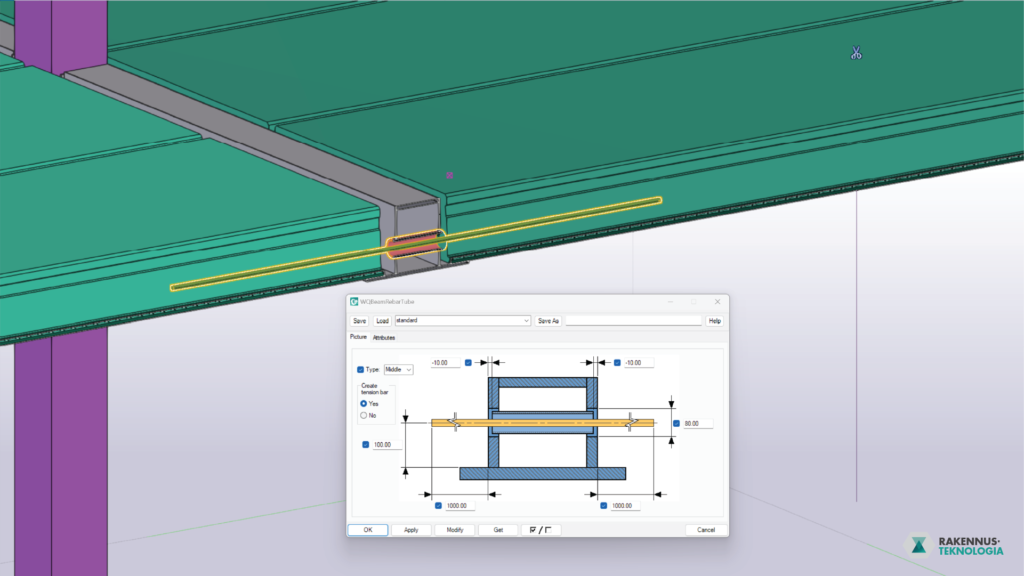

Reuna- ja keskipalkkien saumateräkset sekä niihin liittyvät läpivientiputket voidaan lisätä erillisen WQBeamRebarTube -lisäosan avulla.
Lisäosan avulla voidaan määrittää muun muassa raudoitusten koko, pituus, materiaali sekä läpivientiputken profiili.
Katso videot työkalun käytöstä
Lue aiheesta lisää
Hyödyt
nopEa PALKKIEN MALLINNUS TEKLAN NATIIVIOBJEKTEILLA
Natiiviobjektit mahdollistavat osa- ja kokoonpanopiirustusten luonnin sekä tarkat määräluettelot levyistä sekä hitseistä. Profiilien päivittäminen tapahtuu myös helposti työkalun avulla.
Työkalu nopeuttaa kokonaisuudessaan WQ-palkkien mallinnusaikaa.
räätälöidyt UDA-kentät

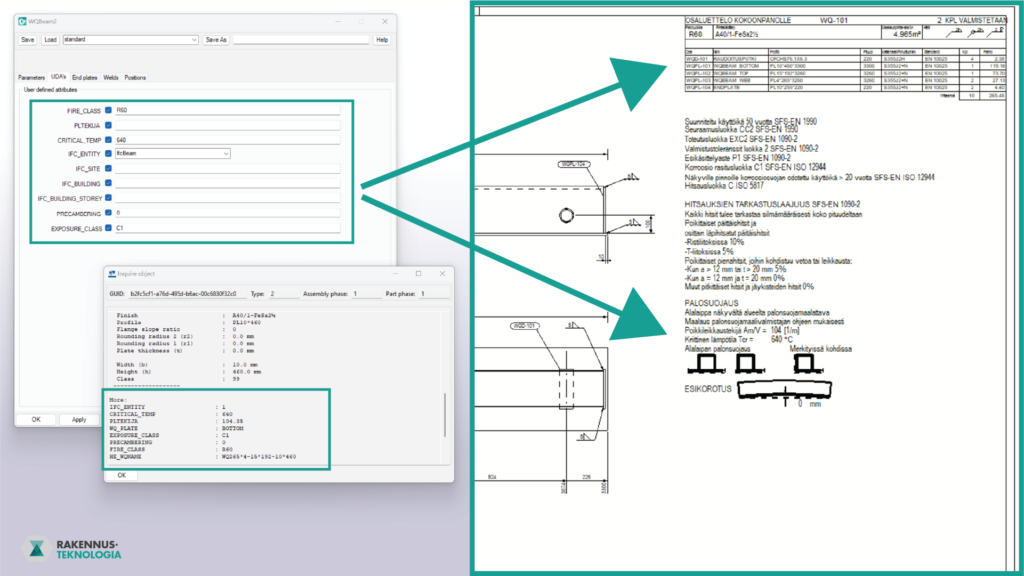

Työkalulla mallinnetuilla objekteilla (levyillä ja hitseillä) on räätälöidyt UDA-kentät, jotta suunnittelutietoja voidaan hyödyntää osa- ja kokoonpanopiirustusten luonnissa.
AUTOMATISOIDUT PIIRUSTUKSET

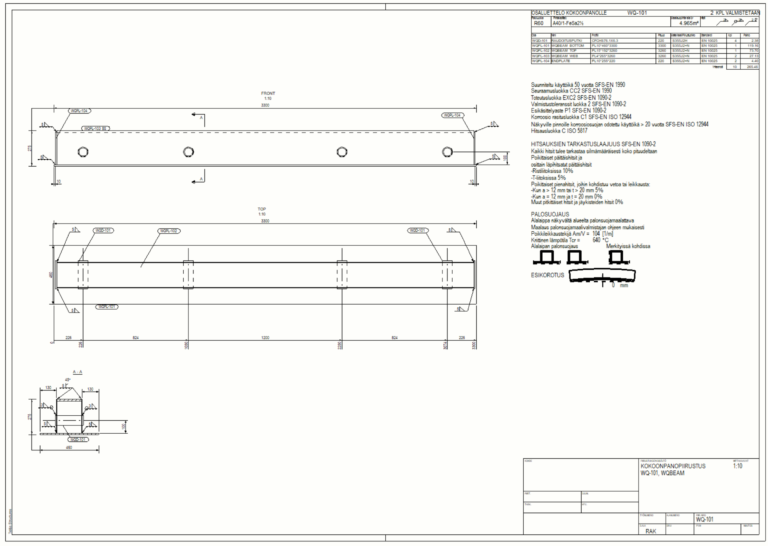

Natiiviobjektit sekä räätälöidyt UDA-kentät mahdollistavat osa- ja kokoonpanopiirustuksissa automatiikan: Piirustuksien mittaviivat voidaan automatisoida UDA-kenttien ja piirustusten asetuksien avulla.
Piirustuksiin voidaan myös lisätä osaluetteloita sekä muut kokoonpanon suunnittelutiedot UDA-kenttien avulla.
Entä WQ-palkkien liitoksien mallinnus?
WQ-palkkityökalu on ilmainen. Sen tueksi tarjoamme kustannustehokkaasti toteutettuja liitosdetaljeja, joilla WQ-palkkien liitokset saadaan mallinnettua nopeasti ja yhdenmukaisesti Teklassa. Saatavilla vakioratkaisuina tai projektikohtaisesti räätälöitynä.
