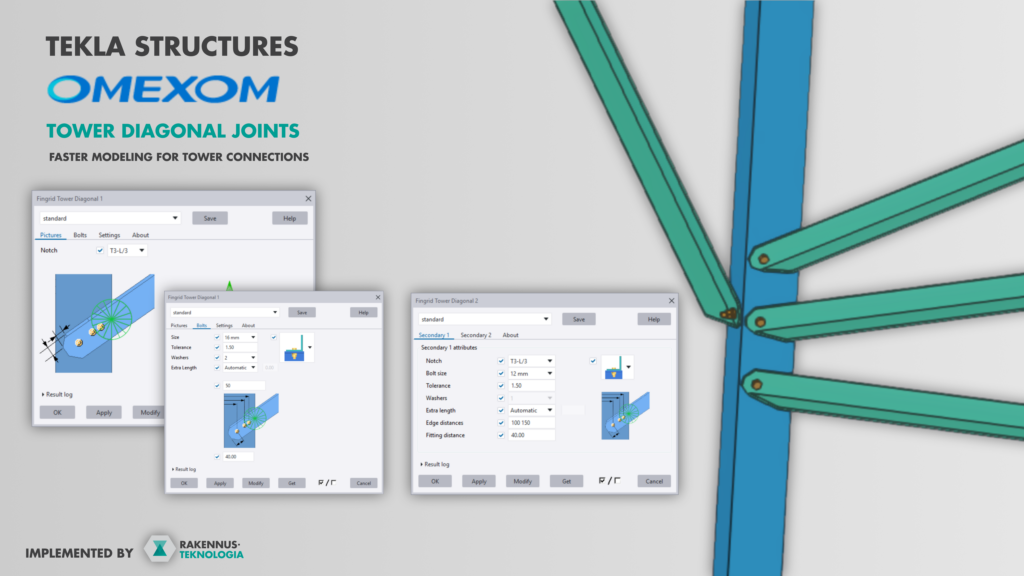

Toteutimme Omexomille kaksi räätälöityä Tekla Structures -työkalua voimajohtopylväiden diagonaaliliitosten mallinnukseen.
Työkalut kehitettiin Omexomin sisäiseen käyttöön tilanteisiin, joissa samantyyppisiä teräsliitoksia mallinnetaan toistuvasti eri kohdissa rakennemallia. Tavoitteena oli nopeuttaa mallinnusta, vakioida lopputulosta ja vähentää käsin tehtäviä työvaiheita.
Kokonaisuus sisältää kaksi erillistä työkalua: toinen on tarkoitettu liitoksille, joissa mukana on yksi sekundäärinen sauva, ja toinen liitoksille, joissa samaan liitoskohtaan liittyy kaksi sekundääriä.
Diagonaaliliitokset suoraan Tekla-malliin
Voimajohtopylväissä diagonaaliset teräsosat muodostavat suuren määrän liitoksia, joissa toistuvat samat periaatteet, mutta geometria vaihtelee rakenteen mukaan.
Plugin-työkalujen avulla liitos muodostetaan valittujen osien ja käyttäjän määrittämien asetusten perusteella. Malliin syntyvät tarvittavat tyyppidetaljit, sisältäen liitettävien osien sovitukset, lovetukset ja pultitus.
Näin suunnittelijan ei tarvitse rakentaa samaa liitostyyppiä alusta asti käsin, vaan työkalut tuovat toistuvaan mallinnukseen selkeän ja hallitun prosessin sekä liitosten muokkaus nopeutuu.
Yksi tai kaksi sekundääriä
Ensimmäinen työkalu on tarkoitettu tilanteisiin, joissa primääriosaan liittyy yksi sekundäärinen sauva.

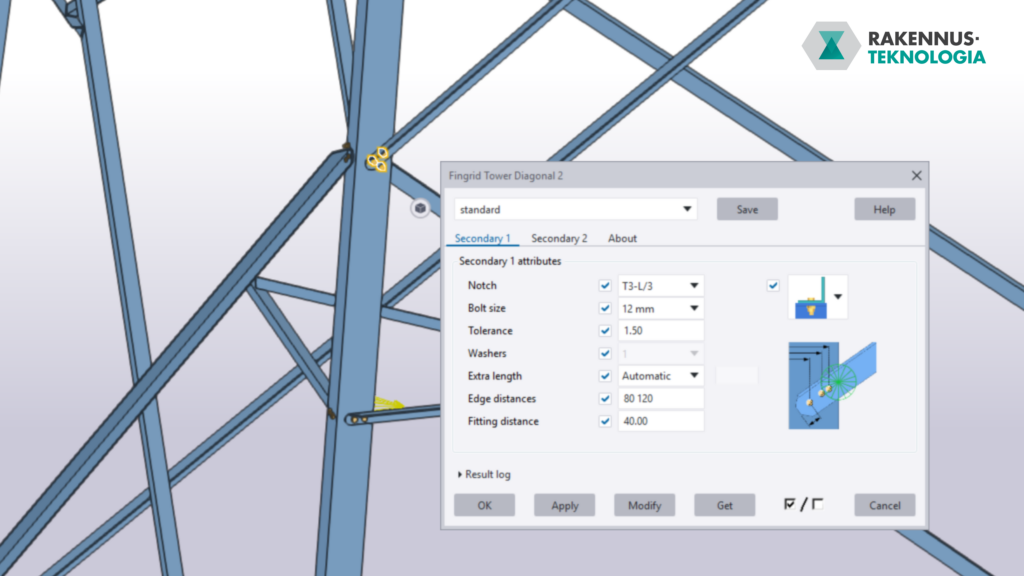

Toinen työkalu kattaa liitokset, joissa samaan kohtaan liittyy kaksi sekundääristä sauvaa. Näissä tapauksissa liitosgeometria on monivaiheisempi, koska osien sijainnit, lovetukset ja pultitus täytyy sovittaa samaan kokonaisuuteen.
Molemmat Tekla-pluginit noudattavat samaa ajatusta: suunnittelija määrittää lähtötiedot, ja työkalu muodostaa liitoksen Tekla-malliin niiden perusteella.

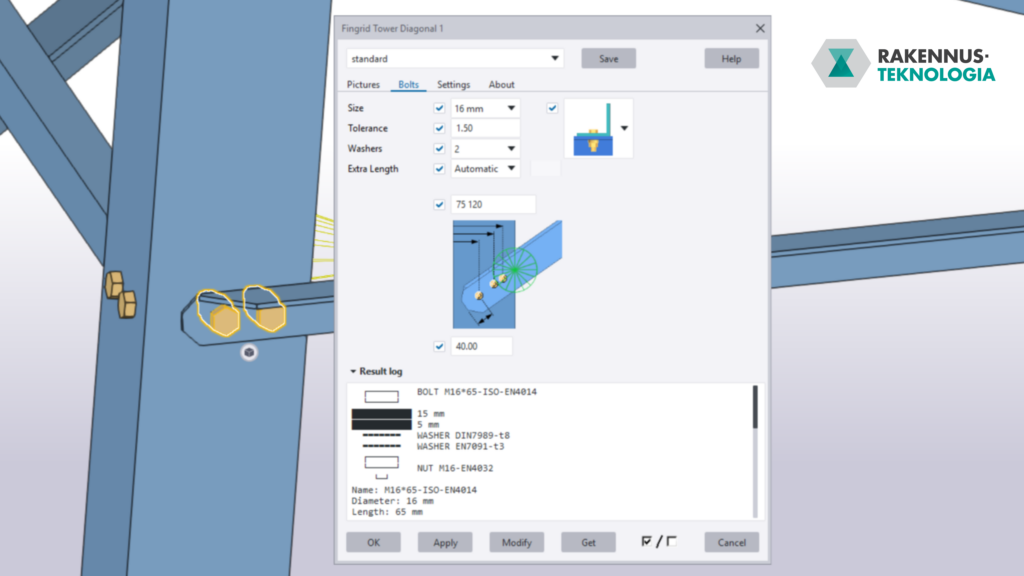

Pulttipituudet Omexomin taulukoiden mukaan
Työkaluihin toteutettiin myös automaattinen pulttipituuksien valinta Omexomin vakioitujen taulukoiden perusteella.
Tämä vähentää manuaalisia tarkistuksia ja auttaa pitämään mallinnuksen yhdenmukaisena.
Asiakaskohtaiset työkalut osaksi suunnitteluprosessia
Omexomille toteutettu kokonaisuus on esimerkki siitä, miten Tekla Structures -ympäristöä voidaan täydentää asiakkaan omilla suunnittelusäännöillä ja vakioratkaisuilla.
Räätälöity työkalu on hyödyllinen erityisesti silloin, kun sama työvaihe toistuu usein ja sen tekeminen manuaalisesti vie aikaa. Joskus suurin hyöty syntyy yhdestä tarkasti rajatusta työkalusta, joka istuu suoraan suunnittelijan arkeen.
